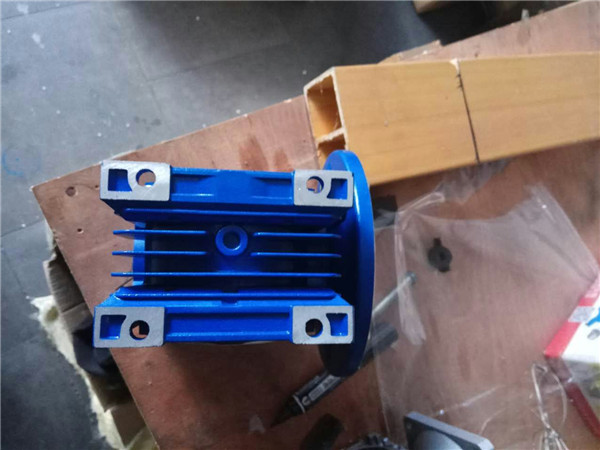

汽車起重機用NMRV090蝸輪蝸桿減速機的蝸輪失效分析。目前內小噸位汽車起重機，傳動部分多數采用蝸輪蝸桿減速機，蝸輪早期失效屢有發生，這個問題成了工程起重機行業普遍關注的難題。我們對些蝸輪失效的案例進行了分析，找出了早期失效的主要原因。其中47例早期失效蝸輪中的43例是作完出廠試驗后，RV減速機更換潤滑油時發現的，重新檢驗和化驗，各零部件都符合設計要求，潤滑油清潔無雜質。但發現由于裝配原因，蝸輪蝸桿的中心平面偏差了0.3-0.5mm，蝸輪在輪齒中部偏齒根帶，發現單面燒傷、磨損、蝸輪蝸桿減速機的蝸桿齒部也發現燒傷磨損。

47例早期失效蝸輪中的4例，是因輪齒全部磨掉回廠返修的。檢查蝸輪蝸桿處的其它零部件，都符合設計要求。但是，RV減速機蝸輪蝸桿的中心平面偏差了0.5-0.6mm，而且潤滑油中含有大量的鑄鐵微粒，蝸桿雙側齒面拉傷、磨損。有幾例運轉四年但非常完好的蝸輪，其蝸輪蝸桿的中心平面在同平面內，兩側齒面接觸斑點都偏向嚙出口的右上方，面積大小相近。

大量的實驗告訴我們，膠合容易發生在滑動速度高的地方，普通蝸桿傳動輪齒中部偏齒根帶，是不利于液體動壓油膜形成的區域，為了克服這缺點，提高圓柱蝸桿的承載能力，降低蝸輪蝸桿減速器齒面的摩擦系數和接觸應力，用板動刀架角度的方法制造了人工油涵，此種方法加工的蝸輪，在蝸桿的滑入側有個很大的楔狀入口側隙，把油很充分地引入接觸部分，使輪齒的接觸部分很容易形成動壓油膜，提高了RV減速機蝸輪的壽命。由裝配原因造成的中心平面偏差0.5mm的蝸輪副，輪齒的側是嚙出口右上側接觸，另側則偏向齒中部接觸，靠著側隙的是個鼓形的齒面，輪齒偏向中間接觸，勢必使入口側隙減小，潤滑油進入嚙合部位就十分困難，輪齒和蝸桿齒面間的潤滑油膜極限層被破壞，形成了金屬與金屬的直接接觸，金屬間的摩擦熱使RV伺服減速機中的蝸輪蝸桿接觸部分過熱，引起了局部燒傷和膠合。而另側，入口側隙較大，潤滑油進入充分，燒傷較難發生。齒面間的燒傷和膠合，使齒面粗糙惡化。旦在齒面上出現道道就很難再光滑，蝸輪被蝸桿刮削下來的鑄鐵顆粒，摻雜在潤滑油中形成磨料，惡果必累及到另側齒面，隨著運轉時間的增加，惡性循環加劇，導致蝸輪蝸桿減速機的輪齒后被磨沒。
從以上分析可以看出，早期失效的主要原因是由于入口側隙較小而造成，避免早期失效的關鍵，是在裝配時，保證RV減速箱蝸輪蝸桿的中心平面在同平面內。汽車起重機用蝸輪蝸桿減速機，是在低速、重載情況下工作，為了提高蝸桿傳動的承載能力和傳動效率，降低共軛齒面間的摩擦系數和接觸應力值，我們可以采用搬動刀架角度的方法，制造了人工油涵，保障RV減速機能夠得到良好的潤滑。方法是：第次，按RV減速機蝸輪輪齒螺旋角增大方向，滾刀偏轉10’，然后定中心距切削加工嚙出口；第二次，按蝸輪輪齒螺旋角增大方向，滾刀偏轉1o40’,然后定中心距切削，加工嚙入口，入口處切深20.5mm。按上述方法加工出的蝸輪，接觸斑點偏向嚙出口的右上方，接觸斑點般為6*12mm。http://www.fkla.cn/Products/woganjiansuji.html
