SA77 SAZ77 SHZ77 SA77AM蝸輪減速電機詳細信息/Detailed Information
SA77 SAZ77 SHZ77 SA77AM蝸輪減速電機
減速機型號：S77 SA77 SAF77 SF77 SAZ77 SH77 SHF77 SHZ77
電機 功率：0.55KW-7.5KW
輸入 轉速：500-3000轉
單機 扭矩：20-1270N·M
單機 速比：8.06-256.47比
輸出 轉速：5.5-174轉/分鐘
斜齒輪蝸輪蝸桿傳動，傳動效率85%
交 期：1-10天
訂購熱線：13528634927
SA77是空心軸安裝斜齒輪-蝸輪蝸桿減速機
SAZ77是B14法蘭空心軸安裝斜齒輪-蝸輪蝸桿減速機
SHZ77是B14法蘭空心軸鎖緊盤安裝斜齒輪-蝸輪蝸桿減速機
SA77AM是AM法蘭輸入安裝斜齒輪-蝸輪蝸桿減速機
SA77,SAZ77，SHZ77，SA77AM蝸輪蝸桿減速機的輸入端（電機側）通過聯軸器連接蝸桿，而輸出端則通過聯軸器連接蝸輪，通過蝸輪與蝸桿之間的嚙合作用，將高速低扭矩的輸入信號轉化為低速高扭矩的輸出信號，實現減速的目的。在傳動過程中，蝸桿為主動軸，蝸輪為從動軸。由于蝸桿形狀為螺旋線形，因此在旋轉時會推動蝸輪進行回轉。同時，蝸桿和蝸輪之間的嚙合點數較少，所以蝸輪蝸桿減速機的傳動效率相對較低，在傳動效率要求不高的場合得到廣泛應用。
SA77,SAZ77，SHZ77，SA77AM系列減速機型號如下，不同廠家的型號表示方式有差異，具體型號可咨詢客服
SA77系列減速器能做到的減速比有：
1/256.47，1/225.26，1/214，1/189.09，1/161.6，1/148.15，1/130，1/123.3，1/107.83，1/97.14，1/85.22，1/75.2，1/75.09，1/71.33，1/66.67，1/63.03，1/56.92，1/53.87，1/49.38，1/43.33，1/41.07，1/35.94，1/32.38，1/28.41，1/25.07，1/22.89，1/22.22，1/20.99，1/18.97，1/18.42，1/17.45，1/15.28，1/13.76，1/12.07，1/10.65，1/9.44，1/8.06減速機
當選擇使用1450轉的三相異步電動機匹配上述減速比的時候，此時能做到的輸出轉速有：
5.50rpm/min，6.2rpm/min，6.5rpm/min，7.4rpm/min，8.7rpm/min，9.4rpm/min，11rpm/min，13rpm/min，14rpm/min，16rpm/min，19rpm/min，20rpm/min，21rpm/min，22rpm/min，25rpm/min，26rpm/min，28rpm/min，32rpm/min，34rpm/min，39rpm/min，43rpm/min，49rpm/min，56rpm/min，61rpm/min，63rpm/min，67rpm/min，74rpm/min，76rpm/min，80rpm/min，92rpm/min，102rpm/min，116rpm/min，131rpm/min，148rpm/min，174rpm/min減速機。
當上述的參數要求不滿足您的設備的實際使用需求的時候，您可以咨詢VEMTE選型技術人員給您選型

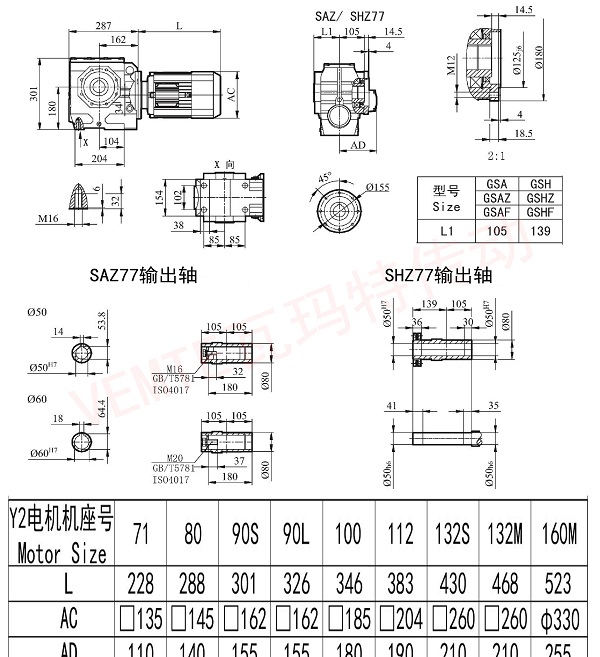

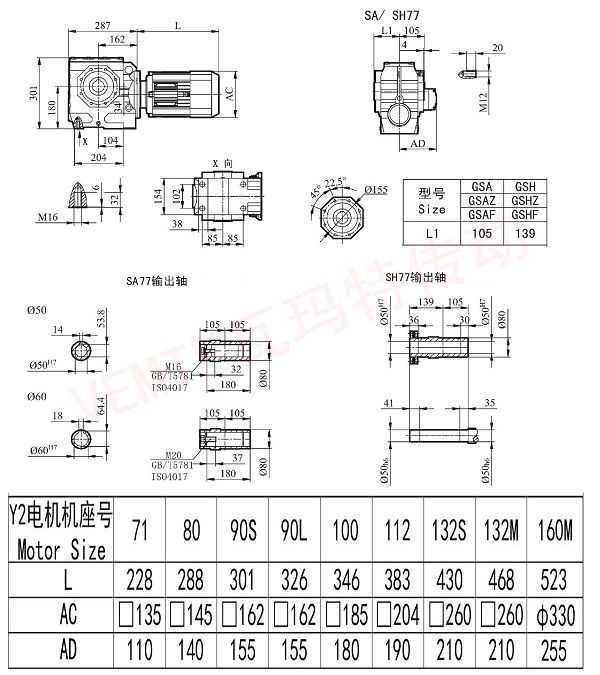

下面是SA77以及SAZ77和SHZ77硬齒面減速機通用的安裝尺寸圖紙，若您需要三維模型或非標圖紙請咨詢客服
蝸輪蝸桿減速機如何更換減速機潤滑油？
關閉減速機電源，并等待減速機冷卻至室溫。
找到伺服減速機潤滑油箱的位置，使用適當?shù)墓ぞ叽蜷_(kāi)潤滑油箱蓋。
準備好油桶、漏斗、干凈的抹布或紙巾等工具和材料。
將油桶放置在減速機下方，將漏斗放置在油桶上，并將漏斗的另一端插入潤滑油箱中。
使用工具拆下舊的潤滑油過濾器，并用新的過濾器替換。
使用干凈的抹布或紙巾清潔潤滑油箱內的雜質和污垢。
使用漏斗將新潤滑油倒入潤滑油箱內，注意不要超過潤滑油標記線。
將潤滑油箱蓋緊密地安裝回去，并用工具擰緊。
打開減速機電源，讓減速機運轉幾分鐘，以便潤滑油能夠流動到各個部位。
關閉減速機電源，再次檢查潤滑油的油位是否符合標準。
清理現場，處理廢棄的潤滑油和舊的過濾器等廢棄物。
注意：在操作過程中，應該戴上合適的手套和護目鏡，以免油液濺到身體和眼睛。如果不熟悉操作，最好請專業人士進行操作。
更多的自鎖蝸輪蝸桿減速機型號請點擊→S系列減速機
購買須知：我司VEMT品牌所有系列產品，標準常用的，倉庫均備有現貨2000臺左右，非常用的需排單定做，請聯系客服咨詢貨期。凡購買我司品牌VEMT系列產品，不分價格高低，兩年內免費維修，免費換新。兩年后免費維修，只收取零件成本費用，包含海外以及港澳臺區域。因各種設備企業對產品的要求標準不同，如果您的設備是出口的，請告知客服轉接我司VEMT工程部，告知您的高標準，我們VEMT工程部會為您量身定做百分百符合要求的產品。
SAZ77是B14法蘭空心軸安裝斜齒輪-蝸輪蝸桿減速機
SHZ77是B14法蘭空心軸鎖緊盤安裝斜齒輪-蝸輪蝸桿減速機
SA77AM是AM法蘭輸入安裝斜齒輪-蝸輪蝸桿減速機
SA77,SAZ77，SHZ77，SA77AM蝸輪蝸桿減速機的輸入端（電機側）通過聯軸器連接蝸桿，而輸出端則通過聯軸器連接蝸輪，通過蝸輪與蝸桿之間的嚙合作用，將高速低扭矩的輸入信號轉化為低速高扭矩的輸出信號，實現減速的目的。在傳動過程中，蝸桿為主動軸，蝸輪為從動軸。由于蝸桿形狀為螺旋線形，因此在旋轉時會推動蝸輪進行回轉。同時，蝸桿和蝸輪之間的嚙合點數較少，所以蝸輪蝸桿減速機的傳動效率相對較低，在傳動效率要求不高的場合得到廣泛應用。
SA77,SAZ77，SHZ77，SA77AM系列減速機型號如下，不同廠家的型號表示方式有差異，具體型號可咨詢客服
| SA77-Y0.55-4P | SAZ77-Y0.55-4P | SHZ77-Y0.55-4P |
| SA77-Y0.75-4P | SAZ77-Y0.75-4P | SHZ77-Y0.75-4P |
| SA77-Y1.1-4P | SAZ77-Y1.1-4P | SHZ77-Y1.1-4P |
| SA77-Y1.5-4P | SAZ77-Y1.5-4P | SHZ77-Y1.5-4P |
| SA77-Y2.2-4P | SAZ77-Y2.2-4P | SHZ77-Y2.2-4P |
| SA77-Y3-4P | SAZ77-Y3-4P | SHZ77-Y3-4P |
| SA77-Y4-4P | SAZ77-Y4-4P | SHZ77-Y4-4P |
| SA77-Y5.5-4P | SAZ77-Y5.5-4P | SHZ77-Y5.5-4P |
| SA77-Y7.5-4P | SAZ77-Y7.5-4P | SHZ77-Y7.5-4P |
| SA77AM80M4 | SA77AM100M4 | 直交軸減速機 |
| SA77AM90M4 | SA77AM112M4 | SA77AM132S4 |
| SA77AM90L4 | 蝸輪減速電機 | SA77AM132M4 |
SA77系列減速器能做到的減速比有：
1/256.47，1/225.26，1/214，1/189.09，1/161.6，1/148.15，1/130，1/123.3，1/107.83，1/97.14，1/85.22，1/75.2，1/75.09，1/71.33，1/66.67，1/63.03，1/56.92，1/53.87，1/49.38，1/43.33，1/41.07，1/35.94，1/32.38，1/28.41，1/25.07，1/22.89，1/22.22，1/20.99，1/18.97，1/18.42，1/17.45，1/15.28，1/13.76，1/12.07，1/10.65，1/9.44，1/8.06減速機
當選擇使用1450轉的三相異步電動機匹配上述減速比的時候，此時能做到的輸出轉速有：
5.50rpm/min，6.2rpm/min，6.5rpm/min，7.4rpm/min，8.7rpm/min，9.4rpm/min，11rpm/min，13rpm/min，14rpm/min，16rpm/min，19rpm/min，20rpm/min，21rpm/min，22rpm/min，25rpm/min，26rpm/min，28rpm/min，32rpm/min，34rpm/min，39rpm/min，43rpm/min，49rpm/min，56rpm/min，61rpm/min，63rpm/min，67rpm/min，74rpm/min，76rpm/min，80rpm/min，92rpm/min，102rpm/min，116rpm/min，131rpm/min，148rpm/min，174rpm/min減速機。
當上述的參數要求不滿足您的設備的實際使用需求的時候，您可以咨詢VEMTE選型技術人員給您選型
下面是SA77以及SAZ77和SHZ77硬齒面減速機通用的安裝尺寸圖紙，若您需要三維模型或非標圖紙請咨詢客服
蝸輪蝸桿減速機如何更換減速機潤滑油？
關閉減速機電源，并等待減速機冷卻至室溫。
找到伺服減速機潤滑油箱的位置，使用適當?shù)墓ぞ叽蜷_(kāi)潤滑油箱蓋。
準備好油桶、漏斗、干凈的抹布或紙巾等工具和材料。
將油桶放置在減速機下方，將漏斗放置在油桶上，并將漏斗的另一端插入潤滑油箱中。
使用工具拆下舊的潤滑油過濾器，并用新的過濾器替換。
使用干凈的抹布或紙巾清潔潤滑油箱內的雜質和污垢。
使用漏斗將新潤滑油倒入潤滑油箱內，注意不要超過潤滑油標記線。
將潤滑油箱蓋緊密地安裝回去，并用工具擰緊。
打開減速機電源，讓減速機運轉幾分鐘，以便潤滑油能夠流動到各個部位。
關閉減速機電源，再次檢查潤滑油的油位是否符合標準。
清理現場，處理廢棄的潤滑油和舊的過濾器等廢棄物。
注意：在操作過程中，應該戴上合適的手套和護目鏡，以免油液濺到身體和眼睛。如果不熟悉操作，最好請專業人士進行操作。
更多的自鎖蝸輪蝸桿減速機型號請點擊→S系列減速機
購買須知：我司VEMT品牌所有系列產品，標準常用的，倉庫均備有現貨2000臺左右，非常用的需排單定做，請聯系客服咨詢貨期。凡購買我司品牌VEMT系列產品，不分價格高低，兩年內免費維修，免費換新。兩年后免費維修，只收取零件成本費用，包含海外以及港澳臺區域。因各種設備企業對產品的要求標準不同，如果您的設備是出口的，請告知客服轉接我司VEMT工程部，告知您的高標準，我們VEMT工程部會為您量身定做百分百符合要求的產品。
