減速機R17 RM17同軸斜齒輪減速機詳細信息/Detailed Information
減速機R17 RM17同軸斜齒輪減速機
減速機型號:R17 RF17 R17F RM17 RZ17
電機 功率:0.12KW-0.75KW
輸入 轉速:500-2800RPM
單機 扭矩:5-85N/M
單機 速比:3.83-81.64比
輸出 轉速:0.6-366rpm/min
傘齒輪傳動,傳動效率95%
交 期:1-10天
GR17是底腳安裝斜齒輪減速機
GRM17是 B5法蘭帶有加長軸承箱的法蘭安裝斜齒輪減速電機
R17,RM17斜齒輪減速機是一種常見的減速裝置,可將驅動軸高速旋轉的運動轉換為輸出軸低速旋轉的運動。它通常由兩個齒輪組成,一種是主動輪,另一種是從動輪。主動輪的齒數通常比從動輪的齒數多,因此從動輪會轉動比主動輪慢的速度。這樣就可以在輸出軸獲得所需的減速比,從而滿足機械系統對速度和扭矩的需求。斜齒輪減速機常被應用于儀器設備中,如機器人、電動工具、攪拌器、輸送帶等等。

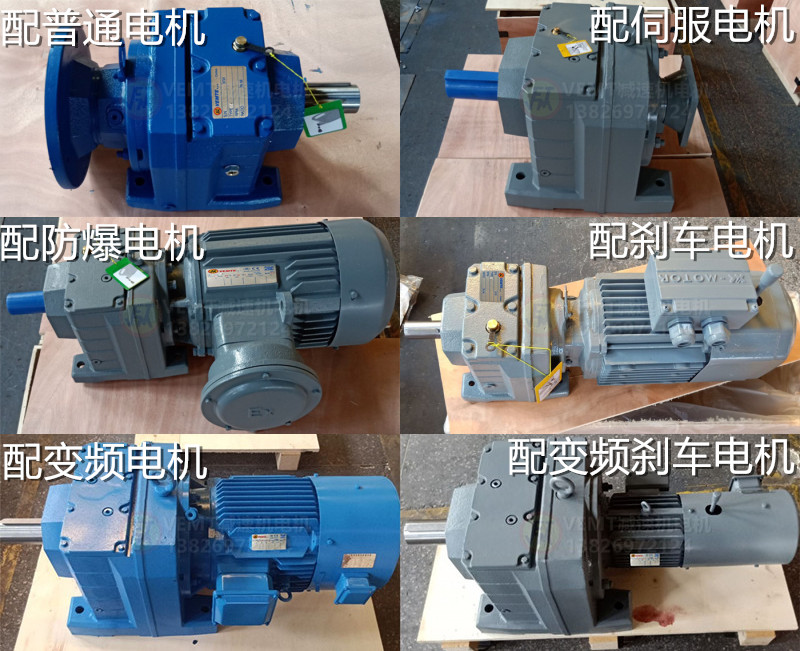

R17,RM17減速器配上三相異步電機的型號如下,不同廠家的型號表示方式有差異,具體型號可咨詢客服。
R17-Y0.12-4P | RM17Y63M4 | R17-Y0.25-4P |
R17-Y0.18-4P | RM17Y71M4 | R17-Y0.37-4P |
R17-Y0.25-4P | RM17Y80M4 | R17-Y0.55-4P |
R17-Y0.37-4P | 斜齒輪減速電機 | R17-Y0.75-4P |
R17系列減速器能做到的減速比如下:
1:81.64,1:70.39,1:65.61,1:57.35,1:53.76,1:47.44,1:44.18,1:38.61,1:36.2,1:31.94,1:28.32,1:24.07,
1:25.23,1:23.15,1:19.71,1:16.99,1:15.84,1:13.84,1:12.98,1:11.45,1:10.15,1:8.63,1:7.55,1:7.04,1:6.15,
1:5.76,1:5.09,1:4.51,1:3.83減速機
在上述的減速比下配上1450轉的四極三相異步電機,此時形成的輸出轉速如下:
17轉,20轉,21轉,24轉,26轉,30轉,32轉,36轉,39轉,44轉,49轉,58轉,55轉,60轉,71轉,82轉,88轉,101轉,108轉,122轉,138轉,162轉,185轉,199轉,228轉,243轉,275轉,310轉,366轉減速機
如果上述的參數不滿足您的設備的實際的使用需求的話,您可以咨詢一下瓦瑪特選型技術人員給您選型。

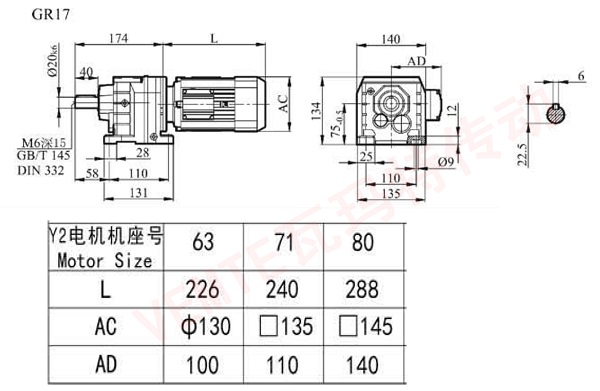

下面是R17減速器通用的安裝尺寸圖,若您需要非標或者是三維模型請咨詢客服
R系列齒輪減速電機組合之后,整體的安裝方位有6種,M1-M6各種安裝形式定義為:
M1—電機水平放置;減速機底腳朝下。
M2—電機居下。
M3—電機水平放置;減速機底腳朝上。
M4—電機居上。
M5—電機水平放置;當減速機在M1安裝位置時,從電機方向看,減速機的左面旋轉到下方位置。
M6—電機水平放置;當減速機在M1安裝位置時,從電機方向看,減速機的左面旋轉到上方位置。
更多的同軸斜齒輪減速器型號請點擊→R系列減速機
購買須知:我司VEMT品牌所有系列產品,標準常用的,倉庫均備有現貨2000臺左右,非常用的需排單定做,請聯系客服咨詢貨期。凡購買我司品牌VEMT系列產品,不分價格高低,兩年內免費維修,免費換新。兩年后免費維修,只收取零件成本費用,包含海外以及港澳臺區域。因各種設備企業對產品的要求標準不同,如果您的設備是出口的,請告知客服轉接我司VEMT工程部,告知您的高標準,我們VEMT工程部會為您量身定做百分百符合要求的產品。
