當前位置：首頁 » 祥如機電產品中心 » VEMTE減速機系列 » 四大系列減速機 » K系列減速機 » 減速機KF77 KF77AD帶軸輸出的減速器

減速機KF77 KF77AD帶軸輸出的減速器詳細信息/Detailed Information

prevnext

查看全部大圖

減速機KF77 KF77AD帶軸輸出的減速器

減速機型號：KF77 KF77AD KH77B KVZ77 KAZ77 KH77 KV77 KHF77 K77TB
電機 功率：0.37KW-11KW
輸入轉速：500-2800RPM
單機 扭矩：35-1450N/M
單機 速比：7.24-192.18比
輸出轉速：0.6-193rpm/min
傘齒輪傳動，傳動效率95%

訂購熱線：13528634927

產品詳情

KF77 KF77AD減速機屬于螺旋錐齒輪傳動的一種傳動減速機構，它由兩個相對的螺旋錐齒輪組成，其中一個螺旋錐齒輪是定子，另一個螺旋錐齒輪是動子。螺旋錐齒輪減速機的傳動原理是：當動子轉動時，它的齒輪會與定子的齒輪相互嚙合，從而實現傳動。螺旋錐齒輪的優點是：它的傳動效率高，傳動比大，結構緊湊，可以實現大扭矩傳動，并且可以實現變速傳動。這種直角軸減速電機廣泛應用于各種機械設備和傳動系統，如機床、工業機器人、起重機、混合設備、輸送機和機械手。工作原理簡單可靠，噪聲小，廣泛應用于冶金、化工、輕工等領域。
單獨的KF77 KF77AD減速機配上電機之后的型號如下，不同廠家的型號表示方式有差異，具體可咨詢客服或選型技術人員

GKF77-Y0.18-4P	GKF77AD90M4	GKF77-Y0.55-4P
GKF77-Y0.25-4P	GKF77AD100M4	GKF77-Y0.75-4P
GKF77-Y0.37-4P	GKF77-Y4-4P	GKF77AD80M4
GKF77AD71M4	GKF77-Y5.5-4P	GKF77-Y11-4P
GKF77-Y2.2-4P	GKF77AD112M4	GKF77-Y7.5-4P
GKF77AD132M4	直角傘齒減速電機	GKF77AD160M4
GKF77-Y1.5-4P	GKF77-Y3-4P	GKF77-Y1.1-4P

在減速機的減速比匹配的過程中，不同的減速機所能做到的減速比是不一樣的，而不同的設備所需要的速度以及速比，扭矩等信息都是不一樣的，所以在選擇的時候需要考慮速比因素。減速機減速比=減速機輸入轉速÷減速機輸出轉速。
192.18比1，179.37比1，154.02比1，135.28比1，128.52比1，113.56比1，97.05比1，88.97比1，78.07比1，73.99比1，64.75比1，58.34比1，51.18比1，45.16比1，40.04比1，38.39比1，35.2比1，30.89比1，29.27比1，25.62比1，23.08比1，20.25比1，17.87比1，15.84比1，13.52比1，12.36比1，10.84比1，9.56比1，8.48比1，7.24比1
如果您需要大比速減速機的話，您可以選擇組合形式的減速機進行匹配使用，具體的搭配形式
下面是KF77 KF77AD減速器選型尺寸圖紙，若您需要三維圖或高清圖紙可咨詢客服→
KF77減速機尺寸圖

KF77傘齒輪減速機部件材質介紹
KF77傘齒輪硬齒面減速機主要由模具鑄件、焊接零件組成，其中模具鑄件主要采用HT250增強型灰鑄鐵材料，拉力強，耐磨性好，縮短了輪軸的使用壽命；軸承座采用鑄鋼材料，具有良好的抗磨損性；軸承、燈盤等采用鋼材，具有良好的韌性、耐磨性和強度。
KF77減速機主要機構部件是錐齒輪、軸承和其它五金配件，均選用優質鋼材加工而成，其主要材質包括45鋼、40Cr、20CrMnTi和40NiCrMo等。
KF77減速機采用齒輪傳動結構，傘齒輪采用高品質45鋼鍛制而成，具有較好的磨損性和抗拉強度；蝸桿采用20CrMnTi鍛制而成，具有較高的抗拉強度和良好的耐磨性；軸承座采用鑄鋼材質，具有良好的抗磨損性；軸承采用鋁合金或鋼材，具有良好的耐磨和抗拉性能；其余五金件采用45鋼、40Cr或40NiCrMo制成，具有較好的抗磨損性、耐磨性和強度。

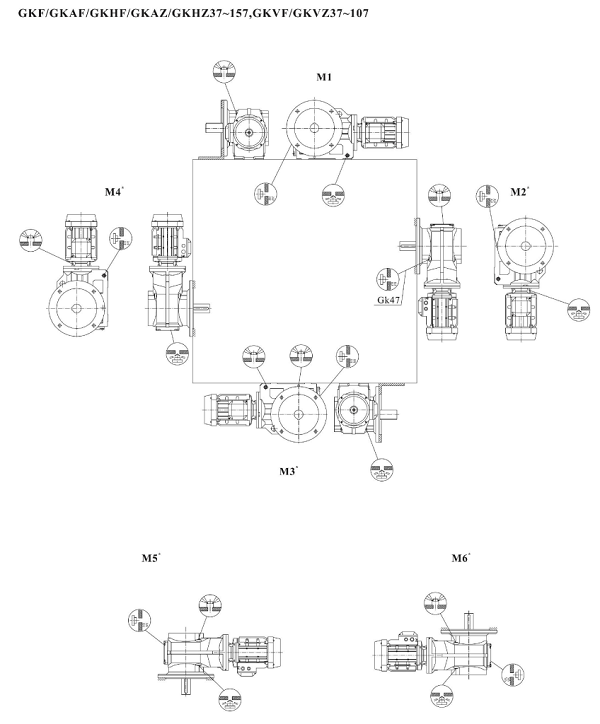

在減速器與電機進行組合之后，此時的減速電機有6個安裝方位，分別是：
M1—電機水平放置；減速機底腳朝下。
M2—電機居下。
M3—電機水平放置；減速機底腳朝上。
M4—電機居上。
M5—電機水平放置；當減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到下方位置。
M6—電機水平放置；當減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到上方位置。
KF KAF KHF KAZ KHZ安裝方位圖

更多的直角減速器K系列型號請點擊→K系列傘齒輪減速機
購買須知：我司VEMT品牌所有系列產品，標準常用的，倉庫均備有現貨2000臺左右，非常用的需排單定做，請聯系客服咨詢貨期。凡購買我司品牌VEMT系列產品，不分價格高低，兩年內免費維修，免費換新。兩年后免費維修，只收取零件成本費用，包含海外以及港澳臺區域。因各種設備企業對產品的要求標準不同，如果您的設備是出口的，請告知客服轉接我司VEMT工程部，告知您的高標準，我們VEMT工程部會為您量身定做百分百符合要求的產品。

減速機KF77 KF77AD帶軸輸出的減速器螺旋錐齒輪減速箱
