2轉每分鐘1300Nm減速電機怎么進行選型?在一些用戶的的選型過程中,他知道自己的設備的一些具體的參數要求,所以在選型的時候他會將這些參數要求與減速機選型技術人員說,希望技術人員可以根據他的參數要求計算出減速機所需要的實際的參數情況。用戶的要求是電機減速機組合之后可以達到每分鐘輸出2轉,而且他的輸出扭矩在1300NM左右。他是做一款壓濾機的,在使用的過程中病不需要多快的速度,此時進行的是慢慢的擠壓。那么此時應該怎么進行匹配選型可以滿足他的設備的要求呢?今天來看看壓濾機減速機選型的一些情況吧。
在用戶的選型過程中,他的要求是使用一款可以滿足每分鐘輸出2轉的且扭矩為1300NM左右的參數的齒輪減速電機。此時的情況下需要看看用戶的壓濾機的一些情況,然后再去選擇對應的設備去進行選擇對應的電機以及減速機型號參數。機架一側設置有驅動機構電機減速機,機架另一側設置有張緊機構,機架上端部設置有上壓濾機構,機架下端部設置有下壓濾機構,驅動機構設置有主動輥、上驅動輥及下驅動輥,主動輥、上驅動輥及下驅動輥從上至下依次固定設置在機架上,上驅動輥一側設置有上傳動輥,下驅動輥一側設置有下傳動輥,上驅動輥與上傳動輥聯動設置,下驅動輥與下傳動輥聯動設置,主動輥、上傳動輥及下傳動輥上依次繞設有傳動帶,主動輥一側設置有驅動電機,驅動電機帶動F系列減速機驅動主動輥轉動,進而通過傳動帶帶動上傳動輥及下傳動輥同時轉動,從而使得上驅動輥及下驅動輥同時進行轉動。機架于張緊機構與驅動機構減速電機之間設置有擠壓機構,擠壓機構包括若干壓濾輥,壓濾輥上下交錯間隔設置在機架上。上壓濾機構設置有上壓濾帶、設置在機架上端部的上導向輥及上糾偏裝置,上糾偏裝置設置有上糾偏輥,上糾偏輥通過上糾偏氣缸固定在機架上,上糾偏輥上設置有上糾偏傳感器,當上糾偏傳感器檢測到上壓濾帶發生偏斜時,上糾偏氣缸驅動上糾偏輥進行糾偏。另外一組伺服電機減速機驅動的下壓濾機構設置有下壓濾帶、設置在機架下端部的下導向輥、下糾偏裝置及設置在機架上端的轉向輥,轉向輥設置在張緊輥上方,下糾偏裝置設置有下糾偏輥,下糾偏輥通過下糾偏氣缸固定在機架上,下糾偏輥上設置有下糾偏傳感器,當下糾偏傳感器檢測到下壓濾帶發生偏斜時,下糾偏氣缸驅動下糾偏輥進行糾偏。這是用戶的設備之間的裝置連接情況。

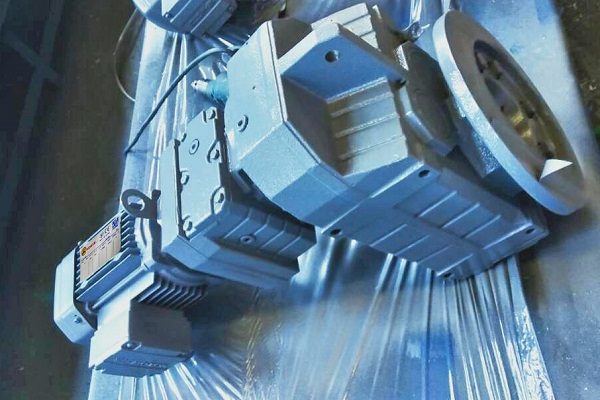

如果我們選擇采用的是4P電機的1450轉左右的參數進行計算的話,此時計算出的電機功率大概是0.286KW,那么我們選擇使用0.37KW的進行匹配,如果選擇使用F系列硬齒面減速機進行匹配的話,此時可以選擇使用F87RF57減速機,那么輸出轉速為2轉每分鐘的時候,他的輸出扭矩是1500NM,這組參數可以滿足在用戶的使用需求。
